تعرف على خمس انواع للمنافذ الكهربائية وتطبيقات عليها

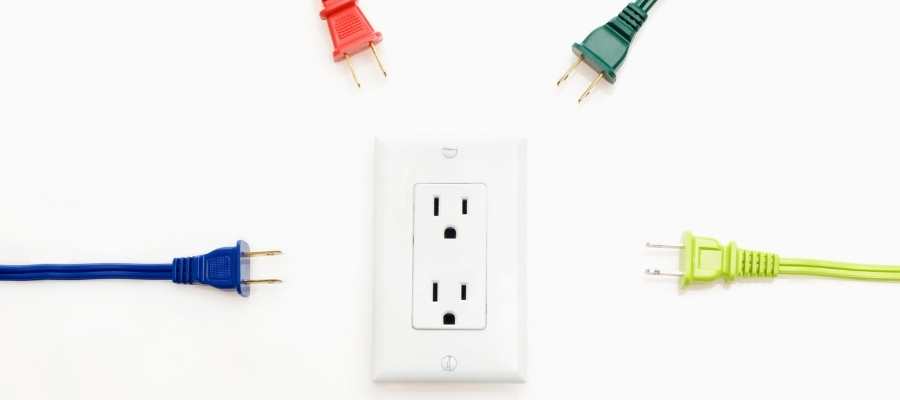

معظم الدوائر الكهربائية المنزلية من النوع القياسي موجودة على شبكة كهربائية بجهد 120 فولت ، ولكن هناك مجموعة متنوعة من المنافذ ، وتتميز أنواعها باختلاف أحمالها وفائدتها.

أنواع المنافذ التقليدية لها مكانان لتوصيل الأجهزة. تشمل المنافذ المعاصرة فتحة نصف دائرية تستقبل القابس الأرضي . يؤدي الاتصال من هذه الفتحة إلى برغي تأريض أخضر   يجب توصيله بأرض المنزل (قناة معدنية أو  سلك أخضر ) لتوفير الحماية ضد الصدمات الكهربائية عند توصيل أحد الأجهزة.

مصطلح المنافذ؟

المنافذ عبارة عن أجهزة كهربائية تعمل كنقطة اتصال لتشغيل المعدات الكهربائية مثل : الأجهزة والمعدات المحمولة والصناعية. المنافذ نفسها لا تستهلك أي طاقة ؛ هذه تعمل فقط كحلقة وصل بين مصدر الطاقة الكهربائية والجهاز.

اعتمادًا على نوع الطاقة التي يحتاجها الجهاز ، هناك تصميم محدد للمأخذ. الخصائص التي تحدد المنفذ هي:

• أقصى جهد : هو أقصى جهد يمكن أن يقابله المنفذ المعني. مستويات الجهد القصوى من 125V إلى 600V.
• الحد الأقصى للتيار : هو الحد الأقصى للتيار الذي يدعمه المنفذ دون ارتفاع درجة حرارته وانهياره. الأمبيرات العادية هي 15A ، 20A ، 30A ، 50A ، 60A.
• عدد الأقطاب: يحدد هذا عدد المنافذ التي يجب على المنفذ تشغيل الحمل بها (الطور أو الإمكانات والحيادية). لا يشمل هذا العدد من الأعمدة ناتج الأرض ، لأنه إضافي. على سبيل المثال : يمكن أن يحتوي المنفذ على قطبين وأرضية (يصل إجمالي الأسلاك إلى 3 أسلاك).

أنواع المنافذ الكهربائية

هناك الكثبر من المنافذ بخصائص وتصميمات مختلفة ، وهذا يختلف باختلاف التطبيق الذي سيتم تقديمه. والمنافذ الأكثر شيوعًا هي:

2-منافذ الشق

إنها شائعة في المنازل القديمة. يستخدم هذا المخرج بسلكين بقدرة 15 أمبير و 125 فولت للدوائر غير الأرضية فقط. لقد أصبحت عفا عليها الزمن بسرعة بسبب المخاوف الأمنية ومتطلبات التعليمات البرمجية الحديثة.

3 فتحات 15 أمبير 125 فولت

هذا هو أحد المنافذ الأكثر انتشاراً وشائعة الموجودة في المنازل اليوم. يتميز المخرج ذو الثلاث فتحات بفتحتين رأسيتين مع فتحة أرضية مقلوبة على شكل حرف U في الأعلى. يساعد السلك الأرضي في منع حدوث صدمة كهربائية في حالة السلك المرتخي.

منافذ GFCI

يُطلق على هذا النوع الخاص من المخارج اسم GFCI أو GFI (اختصار لمقطع الدائرة الأرضية للخطأ الأرضي ) في المطابخ والحمامات والمناطق الرطبة الأخرى المكشوفة في المنزل لحماية الناس من  الصدمات الكهربائية الخطيرة  التي يمكن أن تنتج عن الانضمام إلى التيار والمياه. يتم التعرف عليهم عن طريق أزرار إعادة الضبط والاختبار الموجودة على وجوههم. يحل منفذ GFCI بقوة 120 فولت محل المنفذ القياسي ويراقب التيار الكهربائي.

عندما تكون الكميات الواردة والصادرة للتيار غير موحدة ، كما هو الحال أثناء حدوث عطل أرضي أو تسرب تيار ، فإن GFCI سيكتشف المشكلة ويغلق. لذلك إذا توقف واحد أو أكثر من منافذ البيع في المطبخ أو الحمام أو المناطق الخارجية عن العمل ، فيمكنك تثبيت منفذ GFCI ، لأنه يشبه قاطع الدائرة الكهربائية فائقة الحساسية.

لاستخدامه ، ما عليك سوى الضغط على زر إعادة الضبط لإعادة ضبط المنفذ ؛ سيؤدي هذا إلى تشغيل أي أشخاص آخرين مرتبطين به. ثم اضغط على زر الاختبار بشكل دوري للتأكد من عمل الجهاز.

منافذ 20 أمبير 125 فولت

يتم استعمالها مع الأجهزة ذات التيار العالي كما هو واضح بواسطة الأكواد الكهربائية. تشبه هذه المنافذ في المظهر منافذ 15 أمبير القياسية.

لتحديد مخرج 20 أمبير ، ابحث عن فتحة أفقية متصلة بالفتحة الرأسية العلوية اليسرى في المخرج.

منافذ 20 أمبير 250 فولت

يمكن التعرف على مخرج بقوة 20 أمبير و 250 فولت من خلال وجود فتحة على شكل حرف T على اليسار وفتحة أفقية على اليمين وفتحة أرضية على شكل حرف U في الأسفل.

التكوين الفريد لهذه المآخذ مصنوع لمعدات مثل ضواغط الهواء.
