كيف يحدث تجميع التركيب الداخلي لكهرباء المنزل

تتكون التراكيب  الداخلية  للدوائر المستقلة المختلفة للمنزل من عدة اجزاء  ، والتي تبدأ من المفاتيح الأوتوماتيكية الصغيرة (PIA) بلوحة التحكم والحماية العامة.

تكوين تركيب داخلي محلي

1. الدوائر المستقلة

الدوائر المستقلة للمنزل هي مجموعة الدوائر الكهربائية التي تشكل التركيب الداخلي الداخلي ، والتي  تعمل على تغذية أجهزة الاستقبال المختلفة المثبتة (نقاط الإضاءة ومنافذ الطاقة (المقابس).

جميع الدوائر محمية بشكل فردي من خلال PIA المقابلة لها.  وايضاً ، بها آلية أمان إضافية ، تحمي IG عمومًا جميع الدوائر في المنزل.

1. الأسلاك الداخلية اي التثبيت الداخلي

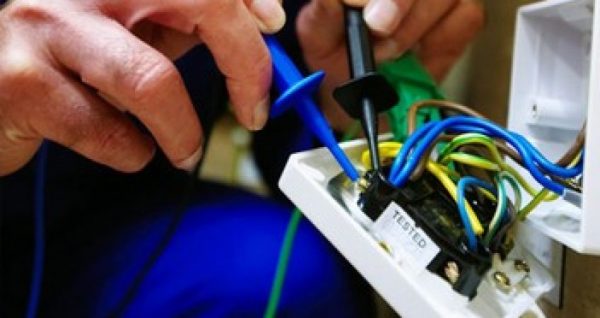

يتم تشغيل جميع الدوائر المستقلة في المنزل بواسطة موصلين (طور ومحايد) ، يحملان تيارًا متناوبًا أحادي الطور منخفض الجهد. يضاف إليهم موصل التوصيل إلى الشبكة الأرضية للمبنى. هذه الموصلات تتكون من النحاس مع عازل بلاستيكي.

• موصل الطور:  هو الموصل النشط الذي ينقل التيار من اللوحة الكهربائية إلى نقاط الضوء المختلفة ومنافذ الطاقة في التركيب. يمكن أن يكون لون العزل بني أو أسود أو رمادي.
• الموصل المحايد:  هو الموصل العائد الذي يغلق الدائرة ، مما يسمح بعودة التيار من نقاط الضوء والمآخذ. لون العزل دائما أزرق.
• الموصل الأرضي:  موصل لا يحمل تيارًا في العادة إذا كانت الدائرة تعمل بشكل صحيح. وهو متصل بالشبكة الأرضية للمبنى ، ويعمل على طرد التسريبات المحتملة أو المشتقات الحالية نحو الأقطاب الكهربائية الأرضية. عزله أصفر وأخضر اللون.

تبدأ الموصلات لكل دائرة مستقلة من PIA المقابل لها في اللوحة الكهربائية ، وتجري عبر المنزل الموجود داخل أنابيب PVC المموجة المدمجة في الجدار.

  ، يتم توفير مصدر الطاقة لكل جهاز استقبال (نقاط الضوء والمآخذ) عن طريق تجاوز الموصلات الرئيسية للدائرة المستقلة ، في مربعات التوصيل. صناديق التوصيل (صناديق التوصيل) عبارة عن صناديق بلاستيكية حيث يتم عمل وصلات ووصلات الكابلات الكهربائية. من أجل أن يتم التوصيل بشكل صحيح ، يجب استخدام الشرائط الطرفية أو أطراف التوصيل.

1. درجات كهربة المنزل

تشير درجة كهربة المنزل إلى الحمل الكهربائي الذي يجب أن يدعمه التركيب الداخلي للمنزل المذكورفمثلاً  : سيكون الحمل الكهربائي الذي يجب أن تتحمله التركيبات الكهربائية لفيلا بمساحة 200 متر مربع أكبر بكثير مما يجب دعمه في استوديو بمساحة 50 مترًا مربعًا (غرف أقل ، نقاط إضاءة أقل ، عدد أقل من المقابس ، عدد أقل من الأجهزة الكهربائية ). ، إلخ).

باعتبار نوع المنزل ، يتم تحديد درجتين مختلفتين من الكهرباء. تحدد كل درجة من الكهرباء الحد الأدنى من الطاقة التي يجب أن يدعمها التثبيت عند 230 فولت ، بالإضافة إلى الدوائر المستقلة التي يجب أن يتوفر في التركيب.

• درجة الكهرباء الأساسية.
• درجة عالية من الكهرباء.

ملحوظة: يتم حساب درجة الكهرباء عن طريق إضافة قوة جميع عناصر الاستقبال الموجودة في المنزل ، وتطبيق تخفيض بنسبة 40٪ (حيث لن يتم استخدام جميع الأجهزة الكهربائية في وقت واحد).

1. مخططات التركيبات الكهربائية

لتمثيل التثبيت الداخلي المحلي ، يمكن استخدام 3 أنواع من المخططات:

• المخطط الطبوغرافي:  تمثيل منظور التثبيت.
• مخطط متعدد الأسلاك:  يمثلون عن طريق الخطوط جميع الموصلات التي تتدخل في الدائرة المراد عرضها.
• مخطط أحادي الخط:  يمثل الدائرة عن طريق خط واحد يظهر فيه عدد الموصلات التي تتكون منها بأشرطة متقاطعة. استخدم الرموز الخاصة بك.

نظام التمثيل الأكثر استخدامًا هو الرسم التخطيطي أحادي الخط ، لأنه أبسط ويبسط رسم التركيبات الكهربائية في مخططات الإسكان.

1. الدوائر الأساسية للتركيب الداخلي الداخلي

في النقطة التالية ، ستتم مراجعة التركيبات الكهربائية الأكثر شيوعًا في المنزل:

• نقطة ضوء بسيطة مع مفتاح.  تركيب لمبة تفتح وتنطفئ بمفتاح.

• اضغط على زر الجرس.  تركيب جرس باب يتم تشغيله بواسطة زر ضغط (نموذجي لصالات المدخل السكنية)

• نقطة الضوء مع 2 مفاتيح التبديل. إنه مصباح كهربائي ، يمكن تشغيله وإيقافه من مفتاحين بشكل غير واضح. إنها دائرة نموذجية في ممرات المنازل وغرف النوم وما إلى ذلك.

• نقطة الضوء مع شعاع منخفض.  تتكون الدائرة من مصباح يمكن تشغيله وإيقافه بشكل غير واضح من 3 نقاط في مواقع مختلفة. لإعداد هذه الدائرة ، يلزم وجود مفتاح كروس.

• موردي الطاقة.  التركيبات الكهربائية لتغذية منافذ الطاقة ، والتي يمكن توصيل أي جهاز كهربائي بها.
